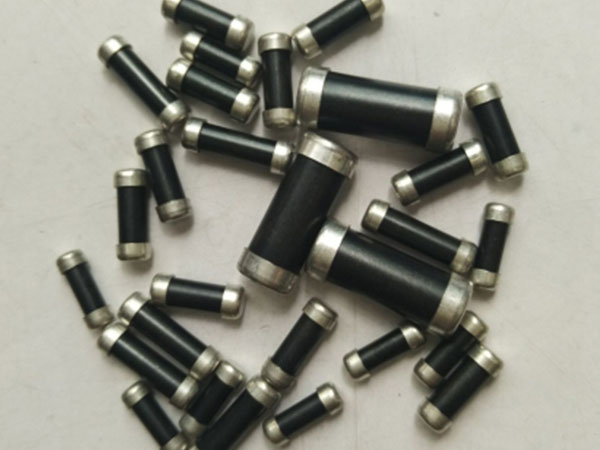

RI玻璃釉組分棒
形狀尺寸（mm）
| 形號 | 工率 | L | ΦD | AL2O3 | 微信備注名 |
| RI | 0.25W | 5.6±0.15 | 2.17±0.05 | 85% | Φ1752 |
| 0.25W | 5.9±0.15 | 2.17±0.05 | Φ1755 | ||
| 0.5W | 8.5±0.25 | 3.1±0.1 | Φ2580 | ||
| 1W | 10.5±0.25 | 3.6±0.1 | Φ3010 | ||
| 1W | 11.5±0.25 | 3.6±0.1 | Φ3011 | ||
| 1W | 10.5±0.25 | 4.1±0.1 | Φ3510 | ||
| 2W | 14.5±0.3 | 4.6±0.15 | Φ4014 | ||
| 2W | 14.5±0.3 | 5.1±0.15 | Φ4514 | ||
| 3W | 16.5±0.35 | 5.6±0.2 | Φ5016 | ||
| 5W | 23.6±0.5 | 7.6±0.25 | Φ7023 |
額外值
| 應用 | 其他的工作頻率 | 阻值規模性 | 分類管理 | 上限運用電阻值 | 最大過變壓器容量直流電壓 | 提示 |
| RI | 0.25W | 5Ω~1M | 5% | 1500V | 2500V | 定義經營大1% |
| 0.5W | 2500V | 3500V | ||||
| 1W | 3500V | 5000V | ||||
| 2W | 5000V | 7000V | ||||
| 3W | 10% | 6000V | 8000V | |||
| 5W | 10000V | 15000V |
注：1.能夠加工1M-30M組分棒，1M以上按10%分類。
2.3W (Φ5016)不是公司現用規格，最小推銷量要10K。
| RI混合物棒 | Φ1.7*5.2 | Φ2.5*8 | Φ3*11 | Φ4.5*14 | Φ5*16 | Φ7*23 | 備注欄 |
| 個數/箱 | 50萬 | 十萬 | 7萬 | 2萬 | 5萬 | 0.1萬 |
|
電氣特征
| 特 性 | 參 數 | 試 驗 條 件 |
| 電阻器值 | 在標稱阻值總量內 | |
| 電機負載 | △R≤±（0.5%R+0.05Ω） | 2.5倍格外端電壓電流(≤最底過承載端電壓電流)，5S |
| 熱度飛速改動 | △R≤±(0.5%R+0.05Ω) |
-55±3℃、30min; |
| 斷續過負荷率 | △R≤±(2%R+0.1Ω) | 2.5倍加倍電流電壓 通1S、斷25S 1000次 |
| 熱敏電阻溫差因子 | TCR≤±150PPM/℃ | 遠遠超出室內溫度100℃、控溫30～40min |
| 經久性 | △R≤±(3%R+0.1Ω) | 70±2℃、1000h，格外交流電直流電壓. |
| 天氣狀況挨次 | △R≤±(2%R+0.1Ω) | 干熱、極寒天氣、低風壓、循環干冷、電流承載 |
| 穩定干冷 | △R≤±(2%R+0.1Ω) | 40±2℃、90～95%RH、56天 |
| 耐擊打 | △R≤±（5%R+0.1Ω） |
劃定電壓，充電4.5S、放電0.5S，停止50次打擊實驗。 |
